对小径管的水浸探伤是将水浸纵波探头至于水中，利用纵波探头倾斜入射到水/钢界面，当入射角αI≤α≤αII时，可以实现钢管内纯横波检测。

1、探头的选择

       小径管水浸检测，一般选用聚焦探头。聚焦探头分点聚焦和线聚焦。一般钢管采用线聚焦探头。对于薄壁管，为了提高检测能力，也可以采用点聚焦探头。探头频率一般在2.5-5MHz之间。聚焦探头都是靠声透镜实现聚焦的功能的。声透镜的曲率半径r应该符合下面的条件：

式中C1—声透镜中纵波波速，m/s；

                              C2—水中波速，m/s；

F—水中焦距，mm

           对于有机玻璃声透镜，r = 0.46F

2、检测参数的选择

    (1)偏心距的选择

偏心距是指探头声束轴线与管材中心轴线的水平距离，常用x来表示。入射角α随偏心距的增大而增大，因此，控制x就可以控制入射角α。

对于水浸钢管检测，CL1=1480m/s，CL2=5900m/s，CS2=3230m/s，得到偏心距的选择条件为：  0.251R≤x≤0.458r

试中R-钢管外半径，r-钢管内半径。偏心距在这个范围内均可实现管中纯横波探伤。若取平均值，则x=0.251R+0.458r/2

    (2)水层厚度的选择

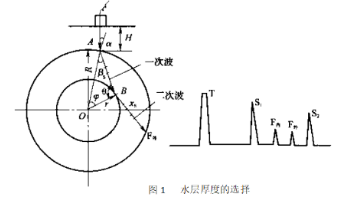

水浸检测中，要求水层厚度H大于钢管中全声程的1/2。这是因为水中CL水=1480m/s,钢中CS钢=3230m/s，CL水/CS钢≈1/2。当水层厚度H大于钢管中全声程的1/2时，水/钢界面的第二次回波将会位于管子的缺陷回波F内和F外之后，这样有利于缺陷的判别。如下图所示：

    (3)焦距的选择

用水浸聚焦探头检测小径管，应使探头的焦点落在与声束轴线垂直的管心线上。

             焦距的选择由以下公式得到：

式中：F-焦距   H-水层厚度   R-管子外半径   x-偏心距

  见下图2

3、扫查方式

        水浸时扫查方式为螺旋线，可采取前述的四种方式。无论哪种扫查方式，螺距都应小于或等于探头声束有效宽度且应有15%的覆盖率。探头与管材轴向移动速度为：

                                             V=nxt（转速x螺距）

实际检测中因管子均有一定的不直度，因而造成偏心距、水层厚度的，从而影像检测结果。

4、灵敏度设定和质量评定

调整灵敏度所用试块同接触法。

设定灵敏度时，转动水中试块使内外壁人工槽回波均达到50%波高，以此作为基准灵敏度。扫查灵敏度在此基础上提高6dB。

检测中缺陷回波高于基准灵敏度，应判定为不合格。不合格产品允许在公差范围内进行修磨，然后进行复探。

在实际检测中，小径管的探伤一般采用水浸法进行。这是因为水浸探伤容易实现自动化探伤，能大大提高工作效率。这是接触法检测所无法比拟的。
